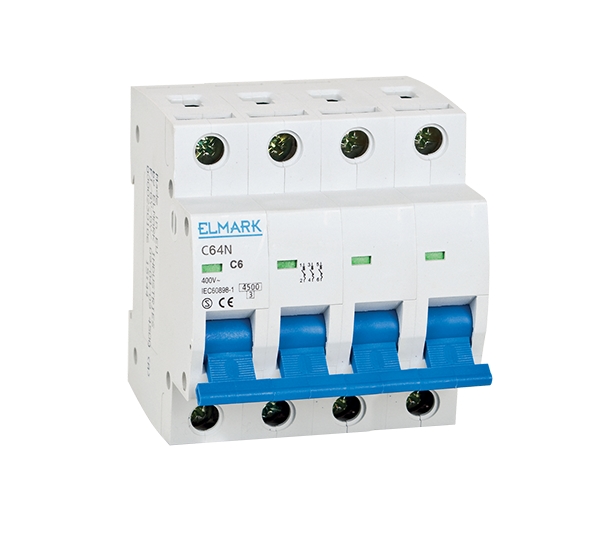

INTERRUTTORE MAGNETOTERMICO ELMARK 4 POLI 32A 6kA

Descrizione

INTERRUTTORE MAGNETOTERMICO A 4 POLI

MODELLO C64N 32 A – IΔn 6 kA – CURVA C – MARCA ELMARK

PROTEGGE I CIRCUITI ELETTRICI DA SOVRACCARICO O CORTOCIRCUITO DEL CIRCUITO ESTERNO

LA CURVA C È IN GRADO DI TOLLERARE SOVRACORRENTI DI BREVE DURATA FINO A 5-10 VOLTE
LA CORRENTE NOMINALE ED È LARGAMENTE USATA NEGLI IMPIANTI DOMESTICI

PUÒ ESSERE UTILIZZATO COME DISPOSITIVO PER LA COMMUTAZIONE E IL CONTROLLO DEI CIRCUITI
ELETTRICI

DATI TECNICI

• NUMERO DEI POLI: 4
• TENSIONE NOMINALE: 400 V
• FREQUENZA NOMINALE: 50/60Hz
• CORRENTE NOMINALE: 32 A
• POTERE DI INTERRUZIONE (CICLO O-CO) SECONDO LA NORMA EN 60 898-1: 6 kA
• POTERE DI INTERRUZIONE NOMINALE ICS = 50% ICU
• TENSIONE D’ISOLAMENTO: ≥2000 V
• CODICE IP: IP>20
• CURVA DI SPEGNIMENTO: C

COLLEGAMENTO

• TERMINALE DI GIUNZIONE: TERMINALE A VITE PIATTO
• MONTAGGIO VERTICALE SU GUIDA DIN
• ALIMENTAZIONE (CONDUZIONE): – BARRA DI ALIMENTAZIONE DP1N

– CONDUTTORE FLESSIBILE O RIGIDO
