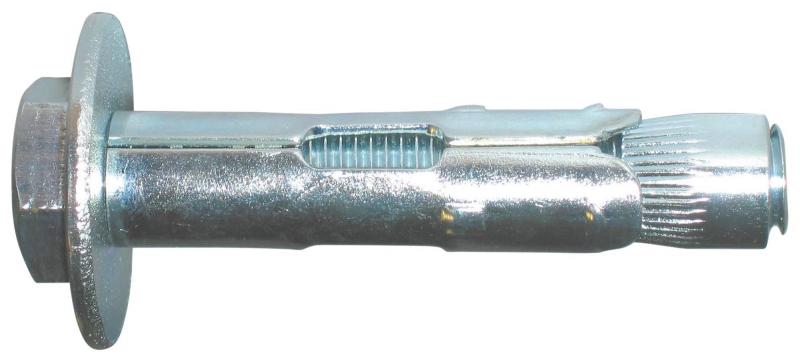

ANCORANTE PASSANTE AD ESPANSIONE M8 Ø 10×120 mm ELEMATIC T21 B

Descrizione

• Ancorante
  maschio a grande espansione e serraggio per avvitamento, per ancoraggio passante
  nel calcestruzzo non-fessurato e muratura piena.

CARATTERISTICHE
E VANTAGGI

Ancorante
con camicia di espansione a diametro di foratura ridotta, ideale per fissaggi rapidi
e passanti.

Vite
in acciaio cl. 8.8 e rondella a diametro maggiorato.

DATI
TECNICI

• Diametro
  ancorante: 10 mm
• Lunghezza
  Ancorante: 120 mm
• Diametro
  foro: 10 mm
• Diametro
  filettatura ancorante: M8
• Tipo
  di testa: Dado + rondella

• Impronta
  vite: HEX

• Profondità
  minima di ancoraggio: 35 mm
• Spessore
  massimo fissabile: 70 mm
• Profondità
  minima di foratura: 45 mm

CARATTERISTICHE
MECCANICHE

• Resistenza
  a trazione: 800 N/mm
• Resistenza
  a snervamento: 640 N/mm
• Sezione
  resistente: 36,6 mm²
• Modulo
  elastico trasversale: 50,3 m³
• Momento
  flettente caratteristico: 30,0 N•m
• Momento
  flettente raccomandato: 15,0 N•m

MATERIALI

• Corpo:
  acciaio stampato a freddo
• Vite
  a testa esagonale: acciaio al carbonio classe 8.8 secondo ISO 898-1
• Rondella:
  acciaio al carbonio, diametro 3d

Tutti
i componenti con zincatura galvanica
di spessore minimo 5 mm

APPLICAZIONI

• Carpenterie
  metalliche leggere
• Staffaggi
  per canalizzazioni
• Apparecchiature
  (non vibranti)
• Profili,
  cornici in legno
• Transenne,
  corrimano
• Cartellonistica,
  segnaletica
